管道過濾器(0.7m3-150m3)

工作壓力：0.8-1.2Mpa
排氣量 :0.08-3.0 m?/min

商品詳情

描述: -標準過濾器供貨范圍
-不銹鋼內外支撐網的濾芯設計，過濾能力強
-先進的設計理念，使得過濾器結構更緊湊，體積更小
-安裝簡便，殼體之間可以串聯連接，減少安裝和維護空間
-標配自動排水器（F540V以下為內置排水器，F690V（含）以上為外接過濾器）
-G級：可濾掉1微米以上的顆粒以及水霧和油霧，除水效率在95%以上，殘油份為0.5ppm
-H級：可濾掉0.01微米以上的顆粒以及水霧和油霧，殘油份為0.5ppm
-D級：可濾掉0.01微米以上的顆粒以及水霧和油霧，油含量為≤0.001mg/m³

型號	圖號	處理氣量 m³/min	出/入口尺寸(mm)	尺寸 H*W (mm)	重量 kg
F42VG	23705783	0.7	0.5’’BSPT	225*89	0.9
F42VH	23705791
F42VD	23705809
F42VA	23705817
F72VG	23705825	1.2	0.5’’BSPT	225*89	0.9
F72VH	23705833
F72VD	23705841
F72VA	23705858
F108VG	23705866	1.8	0.5’’BSPT	258*89	1
F108VH	23705874
F108VD	23705882
F108VA	23705890
F216VG	23705908	3.6	0.75’’BSPT	333*120	2.4
F216VH	23705916
F216VD	23705924
F216VA	23705932
F294VG	23705940	4.9	1’’BSPT	432*120	2.9
F294VH	23705957
F294VD	23705965
F294VA	23705973
F342VG	23705981	5.7	1’’BSPT	432*120	2.9
F342VH	23705999
F342VD	23706006
F342VA	23706013
F390VG	23706021	6.5	1.5’’BSPT	432*120	3
F390VH	23706039
F390VD	23706047
F390VA	23706054
F444VG	23706062	7.4	1.5’’BSPT	432*120	3
F444VH	23706070
F444VD	23706088
F444VA	23706096
F540VG	23706104	9	1.5’’BSPT	432*120	3
F540VH	23706112
F540VD	23706120
F540VA	23706138
F690VG	23706146	11.5	2’’BSPT	521*162	5.1
F690VH	23706153
F690VD	23706161
F690VA	23706179
F810VG	23706195	13.5	2’’BSPT	521*162	5.1
F810VH	23706203
F810VD	23706211
F810VA	23706229
F990VG	23706237	16.5	2’’BSPT	845*160	6.5
F990VH	23706245
F990VD	23706252
F990VA	23706260
F1050VG	23706278	17.5	2’’BSPT	845*160	6.5
F1050VH	23706286
F1050VD	23706294
F1050VA	23706302
F1170VG	23706310	19.5	2’’BSPT	845*160	6.5
F1170VH	23706328
F1170VD	23706336
F1170VA	23706344
F1380VG	23706351	23	2.5’’BSPT	601*200	8.7
F1380VH	23706369
F1380VD	23706377
F1380VA	23706385
F1159VG	23706393	26.5	2.5’’BSPT	601*200	8.7
F1159VH	23706401
F1159VD	23706419
F1159VA	23706427
F1740VG	23706435	29	2.5’’BSPT	601*200	8.7
F1740VH	23706443
F1740VD	23706450
F1740VA	23706468
F2100VG	23706476	35	3’’BSPT	862*200	11
F2100VH	23706484
F2100VD	23706492
F2100VA	23706500
F2340VG	23706518	39	3’’BSPT	862*200	11
F2340VH	23706526
F2340VD	23706534
F2340VA	23706542
F2700VG	23706559	15	4’’BSPT	900*470	66
F2700VH	23706567
F2700VD	23706575
F2700VA	23706583
F3090VG	23706591	51.5	5’’BSPT	900*470	98
F3090VH	23706609
F3090VD	23706617
F3090VA	23706625
F3480VG	23706633	58	5’’BSPT	900*470	103
F3480VH	23706641
F3480VD	23706658
F3480VA	23706666
F4080VG	23706674	68	5’’BSPT	930*520	118
F4080VH	23706682
F4080VD	23706690
F4080VA	23706708
F4200VG	23706716	70	5’’BSPT	930*520	120
F4200VH	23706724
F4200VD	23706732
F4200VA	23706740
F4560VG	23706757	76	5’’BSPT	930*520	120
F4560VH	23706765
F4560VD	23706773
F4560VA	23706781
F4800VG	23706799	80	6’’BSPT	930*520	123
F4800VH	23706807
F4800VD	23706815
F4800VA	23706823
F5520VG	23706831	92	6’’BSPT	1020*580	125
F5520VH	23706849
F5520VD	23706856
F5520VA	23706872
F5940VG	23706880	99	6’’BSPT	1020*580	125
F5940VH	23706890
F5940VD	23706906
F5940VA	23706914
F7680VG	23706922	128	6’’BSPT	1020*580	148
F7680VH	23706930
F7680VD	23706948
F7680VA	23706955
F8700VG	23706963	145	6’’BSPT	1020*580	148
F8700VH	23706971
F8700VD	23706989
F8700VA	23706997
可選項價格

英格索蘭——V系列管道過濾器

管道過濾器的特點簡介

V系列管道過濾器的特點

1、殼體采用鋁合金壓鑄，殼體結構緊密所有殼體內外部在噴涂前，經過清洗、脫脂，及陽極氧化處理，提高耐用性和抗腐蝕性。
2、先進的濾芯設計理念，可使過濾器更小，更緊湊。
3、安裝簡便，殼體之間可以串聯連接，減少安裝和維護空間。

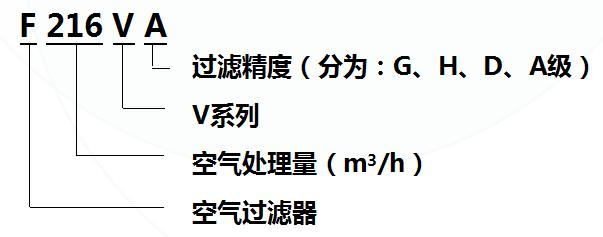

管道過濾器型號介紹

管道過濾器過濾等級介紹

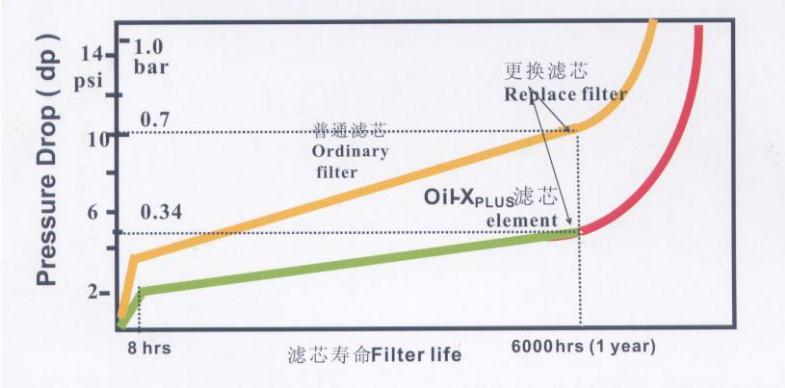

空氣過濾芯的正常使用壽命

Ｖ系列管道過濾器濾芯的正常使用壽命為4000hrs.

A級超高效過濾器: 去除大于0.01μm的塵埃粒子以及水霧和油; 霧油量含量最大不超過0.001mg/m3。

過濾精度

G級主管路過濾器: 系前置過濾器; 可濾掉1μm以上的顆粒以及水霧和油霧; 除水效率在95%以上; 殘油0.5ppm@0.7MPa,21℃

H級除油過濾器: 通常安裝在G級過濾器后部; 可濾掉0.01μm以上的顆粒以及水霧和油霧; 殘余油份為0.01ppm@0.7MPa,21℃

D級高效除塵器: 去除大于0.01μm的塵埃粒子

管道過濾器的安裝和使用要求

管道過濾器的安裝位置及要求

G級過濾器: H級過濾器的上游; 冷凍式干燥機的上游/下游; 吸附式干燥機的下游; 如果上游安裝后冷卻器/分離器，則用于使用點（要求不高的場合）

H級過濾器: G級過濾器的下游（最好一起配置）; 冷凍式干燥機的下游; 吸附式干燥機的上游; 直接用于使用點前（要求不高的場合）

D級過濾器: G級過濾器的下游; 吸附式干燥機的下游，前面應配置G級過濾器。

A級過濾器: H級過濾器的下游; 冷凍式干燥機的下游; 吸附式干燥機的上游，前面應配置H級過濾器

管道過濾器的一般使用場合

G級過濾器: 一般用于車間下列設備的送氣管線; 工具; 馬達; 氣缸

H級過濾器: 一般用于工業生產要求的含油少空氣供應; 噴漆; 注塑; 儀表; 控制閥

D級過濾器: 一般用于空氣中粉塵或灰塵顆粒極少的場合

A級過濾器: 一般用于關健應用場合的無油空氣供應; 氣流接觸產品的場合; 傳送; 攪動; 電子元件制造; 氮更換

管道過濾器的安裝和使用要求

管道過濾器的安裝要求

安裝管道過濾器時，過濾器應盡量和地面保持垂直。傾斜安裝會使管道過濾器的使用效果受到較大影響。
安裝管道過濾器時，過濾器和地面（或箱板）之間最好留有空間，以便于更換濾芯。一般上要求：

F2340Ｖ以下過濾器要求距離不少于500mm

F2700Ｖ以上過濾器要求距離不少于800mm
應布置外部排水管（管道），以免水、油及雜物直接排到地面，污染環境。
布置外部排水管時，排水管的高度不能超過過濾器的排水口。
最好在管道過濾器的兩端配置旁路和閥門，以方便更換檢修或更換濾芯，而不影響生產。

管道過濾器的安裝和使用要求

管道過濾器的使用要求

應按照“管道過濾器的安裝位置及要求”來選配和使用管道過濾器。
應選配符合工作壓力、溫度以及過濾精度要求的管道過濾器，禁止在超過工作壓力、溫度的場合使用管道過濾器，否則可能會產生安全危險。
禁止在管道過濾器使用過程中試圖打開或鎖緊管道過濾器，否則可能會產生安全危險。
禁止在管道過濾器使用過程中試圖更換排水閥、壓差表、液位計等零部件。否則可能會產生安全危險。
當管道過濾器的壓降較大，或達到濾芯的使用壽命時，應盡早更換濾芯，以免影響到過濾效果。
