1.、空壓機磁柵位移計

磁柵位移計又稱磁尺,根據用途可分為長磁柵和圓磁柵。

其工作原理是在非磁性金屬尺的平整表面上，鍍一層磁性材料薄膜，并用錄音磁頭沿長度方向按一定的波長入錄上磁性刻度線。

錄制后磁尺的磁化圖形好象將小磁鐵排成NS,S......狀態。

由此所產生的磁場強度周期性變化;并以N和N或S 和S相重迭部分為最大。

測量時,磁柵與磁頭相對運動,在磁頭的線圈中感應出電勢e,它按正弦波變化,對應于每一個波長入的電勢變化,是正弦波的一個周期。

將其通過整形電路獲得一個方脈沖,用計數器記下脈沖數再乘上波長入就可獲得位移值。

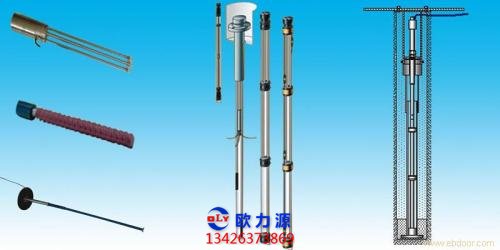

2.空壓機光柵位移計

光柵位移計是利用光柵和光電變換器來實現將位移量變換成電量,然后通過電量的測定再得到位移值。

光柵是一種在基體上刻制有等間距均勻分布條紋的光學元件。用于位移測量的光柵稱為計量光柵，它通常由標尺光柵和指示光柵構成。

將指示光柵和標尺光柵相對放置，它們的刻線相互傾斜一個很小的角度0,這時就會出現幾條較粗的明暗條紋,稱為莫爾條紋。

透光面積最大，形成條紋的亮帶。在9-9 線上,兩塊光柵的線條互相錯開,將縫隙遮住,形成條紋的黑帶。如果使標尺光柵移動,明暗條紋就會上下移動,而且當標尺光柵移動一個6.頻閃轉速計頻閃測速的作用原理。

在被測旋轉構件前面放一個圖定的開孔屏障,其前再放一個開一小孔的旋轉體(即頻閃觀測器)。當頻閃觀察器的小孔對準屏障上小孔時，就能看到被測旋轉構件。

如果頻閃觀測器的轉速與被測構件轉速不同而且不成倍數時，則從觀測器小孔中每次看到的將是被測構件上不同的位置，四而被測構件似乎仍在轉動。

但是者觀測器的轉速與被測構件的轉速相等或其整數倍時，則每次看到的將是被測構件上的同一位置,因而被測構件似乎靜止不動。

利用這種現象，可以控制頻閃觀察器的轉速,當看到被測構件靜止不動時,即可由觀測器的轉速求得被測構件的轉速。

現在的頻閃儀利用此原理,但結構上巴有很大差異，它是用一個可控制的閃光燈來代替頻閃觀察器，該閃光燈的閃光頻率自每分鐘110次到150000 次。只要使閃光頻率與被測構件的旋轉頻率相等，就能

空壓機的運動加速度在空壓機的動力分析中占著相當重要的地位,因?yàn)樗粌H影響空壓機的運動性能，而且還影響空壓機的動力性空壓機的運動加能，所以它也是空壓機運動參數檢測的一個重點。

例如速度也可分為線加速度和角加速度，其檢測方法也很多。可以通過位移計或速度計,先測出位移或速度值，再經過微分電路獲得加速度值。

也可以用加速度傳感器把活動構件的加速度轉換成電量，然后再進行檢測。
