英格索蘭空壓機液壓系統不是單獨存在的，還有相應的其他部分,并有相應的運動，也有相應的潤滑問題。

空壓機設備不同，這部分的潤滑也各異，但可以劃分為兩種形式:由液壓系統提供潤 滑和另設潤滑系統。單獨潤骨系統的設置已在前邊講述，本節將介紹一些由液壓系統提供非液壓元件潤滑的例子。

液壓系統圖包括三部分: 工作油路、控制油路及潤滑油路。

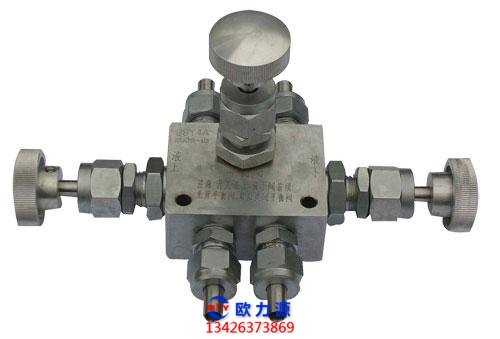

前兩種是液壓系統的功能部分。在系統圖的右下方及右上方分別表示了導軌潤滑及絲杠螺母潤油液自油泵出來后經精過濾器3,進入組合閥22。

油液先進人下方的節流閥，再分四路流出，其中一路進人測量壓力的進氣閥，其余三路分別經可調節流閥進人V型導軌，平導軌及砂輪架移動螺母上，滿足工作臺移動、砂輪架進給的潤滑需要。

溢流閥的作用是調節作用，當壓力過高時，油液可由此直接返回油箱。

由系統結構可知，導軌和絲杠螺母的潤滑屬靜壓潤滑形式。

平面磨床利用靜壓潤滑解決了平面磨頭主軸的潤滑，以及導軌潤滑問題。

(1) 磨頭靜壓軸承。

磨頭25包含砂輪、主軸靜壓軸承等部分。使用中，砂輪高速旋 轉、平穩、無振動(否則影響磨削質量)。靜壓軸承滿足這些要求。其原理如下:

帶動油泵1的電機同時帶動雙泵19。

雙泵啟動后，同時向磨頭部分和水銀開關供油。油液經過濾器23 后直接進入靜壓軸 承，回油經雙泵，再進入水銀開關。

水銀開關的作用: 油液進人水銀開關，內部浮筒上升，推動杠桿,接通使磨頭主軸轉 動的電機線路，為磨頭啟動作好準備。

此時，接通電源，砂輪可轉動。若油液不足, 則潤滑不良，磨頭不能啟動。所以,水銀開關是磨頭潤滑的安全開關。 若系統油液太多,可用旁路節流閥24 放回油箱。

(2) 床身導軌潤滑。

主泵1將油液泵人精濾器22后進人跳動阻尼閥，經可調節流閥后,分別從油路四和 2到達平導軌和V型導軌。穩定器4起穩壓作用，壓力過高可經單向閥返回油箱。上部調 節螺釘可調節穩定器壓力。

(3) 磨頭導軌潤滑。 手柄式兩位兩通操縱閥16控制磨頭導軌的潤滑。油液來自主泵，經開停閥進人換向 閥。磨頭工作時，手動換向進人潤滑狀態。

如前所述，液壓系統的潤滑分別由液壓系統的功能油路、專用潤滑油路承擔。 功能油路，即工作油路和控制油路，是系統的主要油路，具有封閉性和復雜性，使故 障的診斷難度加大。

由于潤滑故障與系統的其他故障伴隨產生，所以要準確判斷是潤滑故 障還是其他故障則更加困難。

實際上,潤滑不良與系統其他故障有一定的因果關系，即潤 滑不良產生的故障必然誘發液壓元件在功能上、動作上的故障。
