螺桿空壓機十字頭在正常運轉(zhuǎn)時的溫度一般不應(yīng)超過70'C，將普通 溫度計用油泥膩子粘附在十字頭滑道的外面，可測量其工作 溫度。

1.摩擦對偶件材質(zhì)不符

十字頭和滑道組成的摩擦對偶件應(yīng)為不同材質(zhì)或相同材 質(zhì)但硬度不同的配合件。

通常，機身滑道的材質(zhì)為HT15-33， 其硬度值為HB170~241，而十字頭清板上則鑲澆有一 層軸承合金。這樣所組成的摩擦對偶件能達到良好的運轉(zhuǎn)。

如果材質(zhì)一樣，容易形成分子粘合(咬合)，引起發(fā)熱 異常現(xiàn)象。

2.加工缺陷

(1)十字頭和機身滑道的工作表面加工光潔度一般應(yīng) 不低于▽6，如表面過于粗糙，則將增加摩擦，引起發(fā)熱異 常現(xiàn)象。

對于加工面上的凸出硬點(跳刀硬點等)應(yīng)仔細修刮去掉。

(2)滑道工作面上不允許有很多鑄造砂眼、氣孔等缺 陷。一般單個分散的砂眼、氣孔不得大于5毫米，深度不得 超過8毫米。

允許個別鑄造疏松的存在，但其總面積不得超 過20~50平方厘米(根據(jù)壓編機的大小而定)。

這些缺陷一般不進行焊接修補，但應(yīng)清理干凈，除去鑄砂、毛刺、飛 邊、凸點等，避免在運轉(zhuǎn)中造成發(fā)熱異常現(xiàn)象。

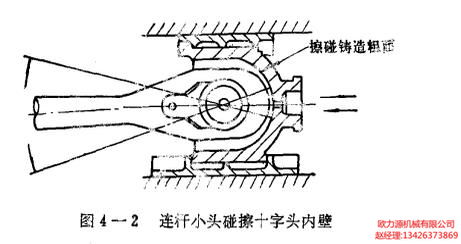

(3)十字頭體內(nèi)的連桿小頭容納空間一般是不加工的鑄造表面。

如果存在凸出的鑄造刺頭，則在連桿小頭運轉(zhuǎn) 時，會碰擦發(fā)響和發(fā)熱。

所以，在裝上十字頭以后，應(yīng)慢動 盤車，檢查是否有阻礙或碰響，及時予以修理。

(4)壓編機的機身或中體鑄件應(yīng)經(jīng)時效處理。否則， 加工面容易產(chǎn)生變形，使滑道不平，造成發(fā)熱異常現(xiàn)象。
